Kompakt kyltork KRYOSEC till 4,5 m³/min

Robusta "platsbesparare" för optimalt fuktskydd i alla driftfaser

KRYOSEC kompakta kyltorkar* övertygar med en högklassig industrikvalitet, "Made in Germany". De ger tillförlitligt fuktskydd till en omgivningstemperatur på upp till +50 °C. Låg tryckförlust hos värmeväxlarsystemet av rostfritt stål och uppbyggnad med minimalt behov av underhåll borgar för ekonomisk drift. Den får alltid plats tack vare sin kompakta konstruktion direkt på installationsplatsen – under maskinpodier, under arbetsplattformar eller till och med på väggen (TAH-serien).

  • Tillförlitligt torr tryckluft på 0,35 till 4,5 m³/min.
  • Arbetstryck upp till 16 bar.
  • Tillval: elektrisk kondensatdränering ECO-DRAIN och/eller elektronisk termostat för varning tryckdaggpunkt – båda med potentialfria larmkontakter.

Dina fördelar

  • Tillförlitligt fuktskydd:
    KRYOSEC-torkar kyler fuktig tryckluft i ett högklassigt värmeväxlarsystem bestående av plattor i rostfritt stål. Kondensat som uppstår skiljs effektivt ut i den inbyggda avskiljaren i alla driftfaserna. Den elektroniska kondensatdräneringen ECO-DRAIN leder bort kondensatet med hög pålitlighet.
  • Fungerar även i hög omgivningstemperatur:
    KRYOSEC-torkar avfuktar på ett pålitligt sätt även i tuffa driftsförhållanden. Detta beror till stor del på värmeväxlarens och kylmedelkondensatorns generöst dimensionerade ytor samt den exakta kylluftsstyrningen.
  • Normenlig industrikvalitet:
    KRYOSEC-torkarna uppfyller säkerhetskraven som ska följas för maskiner (EN 60204-1). De omfattar bland annat en låsbar strömbrytare och en integrerad frånslagsanordning. Tack vare den höga kvaliteten och, kompakta konstruktionen lämpar sig torkarna utmärkt särskilt för decentraliserad installation – på t.ex. tillverknings- och bearbetningsmaskiner som kräver behandlad tryckluft med hög kvalitet.

* Denna serie kyltorkar innehåller fluorerad växthusgas. Alla modellernas kylmedel ställs år 2019 om från R-134a (global uppvärmningspotential, GWP 1430) till R-513A (GWP 631). Vi svarar gärna på frågor gällande hur omställningen går.

Det perfekta komplementet: olje-vattenavskiljaren AQUAMAT
Kondensatbehandlingssystem AQUAMAT

Vårt tips: Behandla kondensat lagenligt och prisvärt innan vidare transport till avloppssystemet med AQUAMAT olje-vattenavskiljare.



Produktdetaljer

Utrustning

Kylmedelskrets

  • Kylkrets bestående av kolvkompressor
  • Fläkt-kondensor enhet
  • Filtertork
  • Kapillär
  • Isolerad luft-/luft- och luft-/kylmedelsvärmeväxlare med inbyggd kondensatavskiljare i rostfritt stål (med kopparlödning)
  • Bypass-regulator för hetgas

Kondensatdränering

Elektroniskt styrd kondensatdränering ECO DRAIN 30
  • Elektroniskt styrd kondensatdränering ECO-DRAIN 30 med kulventil i kondensattilloppet, inklusive isolering av kalla ytor

Elsystem och indikering

  • Mekanisk trendindikering för daggpunkt
  • Elektrisk utrustning enligt EN 60204-1: låsbar huvudströmbrytare med integrerad frånslagsanordning

Hölje

Kompakt kyltork, KRYOSEC – låg bygghöjd, möjlighet till väggmontering.
  • Pulverlackerad maskinkåpa med avtagbar huv och maskinfötter
  • Förberett för väggmontering (endast serie TAH)

Anslutningar

  • Utförande inklusive nätanslutningskabel med dragavlastning (utan kontakt)
  • Med internt kablage
  • Skottkoppling för anslutning av extern kondensatdränering

Dokumentation

  • Inklusive bruksanvisning och försäkran om CE-överensstämmelse (EU-version)

Tillval: Potentialfri kontakt "Varning tryckdaggpunkt"

  • Extrautrustning med elektronisk termostat med potentialfri utgång
  • Monterad i enheten och klar för mätningar
  • Signalen kan hämtas på installationsplatsen direkt vid utgången
  • Tillhörande övre och undre kopplingsgränser är inställbara

Tillval: Kondensatdränering inkl. potentialfri kontakt

  • Alternativ utrustning med elektronisk kondensatdränering ECO-DRAIN 31 med potentialfri larmkontakt
  • Signalen kan hämtas direkt vid dräneringen
Uppbyggnad och funktion

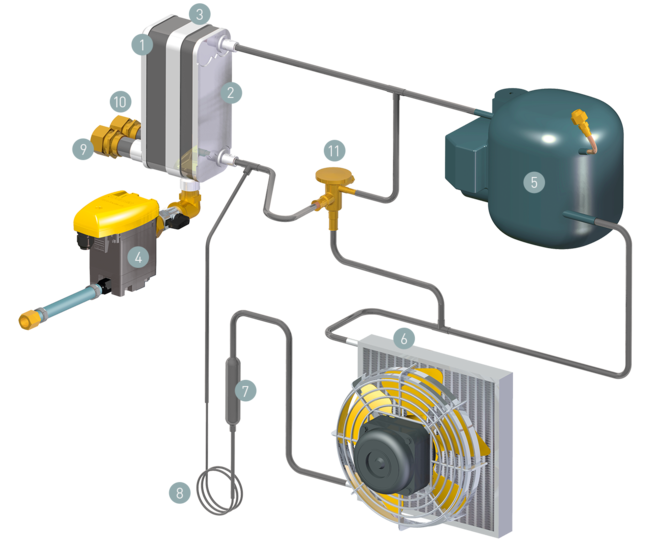

Konstruktionsschema för kompakt kyltork, TAH och TCH
  1. Luft-/luftvärmeväxlare
  2. Luft-/kylmedelsvärmeväxlare
  3. Kondensatavskiljare
  4. Kondensavledare
  5. Kylmedelskompressor
  6. Kylmedelskondensor med fläkt (luftkyld)
  1. Filtertork
  2. Kapillärrör (kylmedelsförångning och -avkylning)
  3. Tryckluftsinlopp
  4. Tryckluftsutlopp
  5. Bypass-regulator för hetgas
Tekniska data TAH

Grundutförande

ModellTAH 5 TAH 7 TAH 10
Flöde m³/min 0,35 0,6 0,8
Tryckförlust bar 0,05 0,13 0,15
Energiförbrukning vid 100 % vol. kW 0,2 0,2 0,28
Arbetsövertryck bar 3 - 16 3 - 16 3 - 16
Omgivningstemperatur °C 3 - 50 3 - 50 3 - 50
Inloppstemperatur °C 60 60 60
KylmedelR-513A R-513A R-513A
Vikt kg 24 24 26
Mått B x D x H mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
TryckluftsanslutningG ½ G ½ G ½
Anslutning kondensatdräneringG ¼ G ¼ G ¼
Elförsörjning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Köldmedelsvikt kg 0,14 0,19 0,21
Vikt kylmedel som CO2 ekvivalent t 0,09 0,12 0,13
Hermetisk kylmedelskrets

Tekniska data TBH

Grundutförande

ModellTBH 14 TBH 16 TBH 23
Flöde m³/min 1,2 1,6 2,2
Tryckförlust bar 0,22 0,24 0,23
Energiförbrukning vid 100 % vol. kW 0,36 0,45 0,57
Arbetsövertryck bar 3 - 16 3 - 16 3 - 16
Omgivningstemperatur °C 3 - 50 3 - 50 3 - 50
Inloppstemperatur °C 60 60 60
KylmedelR-513A R-513A R-513A
Vikt kg 33 38 46
Mått B x D x H mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
TryckluftsanslutningG ½ G ½ G 1
Anslutning kondensatdräneringG ¼ G ¼ G ¼
Elförsörjning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Köldmedelsvikt kg 0,29 0,44 0,49
Vikt kylmedel som CO2 ekvivalent t 0,18 0,28 0,31
Hermetisk kylmedelskrets

Tekniska data TCH

Grundutförande

ModellTCH 27 TCH 33 TCH 36
Flöde m³/min 2,6 3,15 3,5
Tryckförlust bar 0,18 0,19 0,21
Energiförbrukning vid 100 % vol. kW 0,6 0,8 1,08
Arbetsövertryck bar 3 - 16 3 - 16 3 - 16
Omgivningstemperatur °C 3 - 50 3 - 50 3 - 50
Inloppstemperatur °C 60 60 60
KylmedelR-513A R-513A R-513A
Vikt kg 56 66 69
Mått B x D x H mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
TryckluftsanslutningG 1 G 1¼ G 1¼
Anslutning kondensatdräneringG ¼ G ¼ G ¼
Elförsörjning230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Köldmedelsvikt kg 0,62 0,74 0,95
Vikt kylmedel som CO2 ekvivalent t 0,39 0,47 0,6
Hermetisk kylmedelskrets - - -

ModellTCH 45
Flöde m³/min 4,5
Tryckförlust bar 0,18
Energiförbrukning vid 100 % vol. kW 1,33
Arbetsövertryck bar 3 - 16
Omgivningstemperatur °C 3 - 50
Inloppstemperatur °C 60
KylmedelR-513A
Vikt kg 75
Mått B x D x H mm 640 x 663 x 609
TryckluftsanslutningG 1¼
Anslutning kondensatdräneringG ¼
Elförsörjning230 V / 1 / 60 Hz
Köldmedelsvikt kg 1,03
Vikt kylmedel som CO2 ekvivalent t 0,65
Hermetisk kylmedelskrets -
