Oljefritt komprimerande skruvkompressorer med luftkylning

Tillförlitligt stark – även under extrema förhållanden

Vid avsaknad av kylvatteninfrastruktur tillhandahåller våra luftkylda oljefritt komprimerande skruvkompressorer en säker tryckluftsförsörjning – och det vid så höga omgivningstemperaturer som upp till 45 °C.
Och även med tillräcklig effekt: Tack vare vår innovationskraft och kompetens inom maskin- och anläggningsbyggnad kan vi erbjuda luftkylda skruvkompressor med oljefri komprimering med en effekt upp till 355 kW.

  • Flöde från 3,2 till 50,8 m³/min
  • Robust kombination av kylare med rostfria rör samt kylare av aluminium
  • Även som topplastmodell med varvtalsreglering med frekvensomriktare (modellvarianter SFC)
  • Även med integrerad rotationstork i.HOC (serie CSG-2 och DSG-2)

Dina fördelar

  • Använd värmen på enklast möjliga sätt:
    Tack vare radialfläktar med högt resttryck kan den uppvärmda kylluften för det mesta användas till rumsuppvärmning utan att extra fläktar behövs.
  • Energieffektivitet in i minsta detalj:
    I stand-by-drift avger Kaesers temperaturstyrda stilleståndsfläkt den ackumulerade värmen på ett driftsäkert sätt – huvudfläkten kan därför stängas av!
  • Genialt underhållsvänlig:
    Vid rengöring svänger man enkelt ut aluminiumblockvärmeväxlarens första och andra steg.

Livscykelkostnader

Optimal rådgivning, tekniskt försprång inom forskning och tillverkning samt en världsomspännande serviceorganisation som skyddar dig mot driftsavbrott.



Våra luftkylda och oljefritt komprimerande skruvkompressorerna i detalj

Utrustning

Hela anläggningen

  • driftklar
  • helautomatisk
  • Ljuddämpad
  • Vibrationsdämpad
  • Servicevänlig konstruktion
  • Avsedd för omgivningstemperaturer upp till +45 °C

Kompressorblock

  • Tvåstegs torrkomprimerande skruvkompressor med precisionsväxel enligt AGMA Q13/DIN- 5
  • Det andra steget har rotorer av rostfritt stål samt mantelkylning
  • Rotorer med slitstark beläggning
  • Inbyggd oljetank med avluftning
  • Fiberfri pulsationsdämpare efter båda stegen

Drivmotor

Super effektiv premium drivmotor IE4 Logga

  • Internationellt kvalitetsfabrikat SIEMENS
  • Premium- och Super Premium Efficiency-motor
  • Kontinuerlig övervakning av motorns lindningstemperatur
  • Kapslingsklass: IP 55

Kylning

  • Generöst dimensionerade kombinationer av tryckluftkylare bestående av förkylare med rör av rostfritt stål samt aluminiumkylare
  • Säker kompressordrift upp till 45 °C
  • Aluminiumkylare för växelolja

Elkomponenter

  • Elskåp IP 54
  • Skåpventilation
  • Automatisk Y/D-start
  • Styrtransformator

SIGMA CONTROL 2

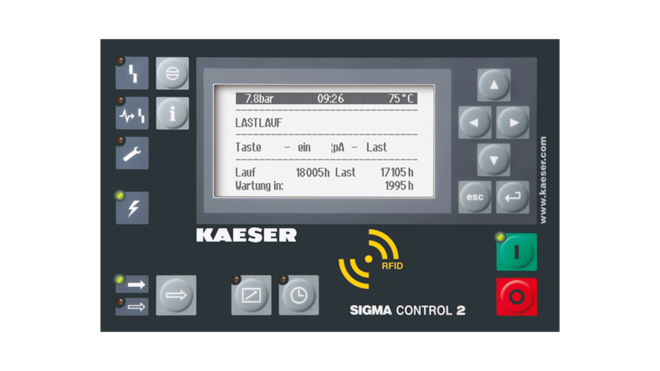

Kompressorstyrning SIGMA CONTROL 2

  • Klartext-display
  • 30 språk kan väljas
  • beröringskänsliga knappar med symboler
  • LED i gult, grönt och rött för visning av driftläget
  • helautomatisk övervakning och reglering
  • Dual-, Quadro-, Vario- och kontinuerlig styrning kan väljas i standardprogrammet
  • Gränssnitt: Ethernet
  • Kommunikationsmoduler för Profibus DP, Modbus, Profinet och DeviceNet (tillval)
  • Kortplats för SD-minneskort för dataregistrering och uppdateringar
  • RFID-läsare
  • Webbserver

Smarta lösningar i detalj

Hydraulisk inloppsventil

Hydraulisk inloppsventil

Den hydrauliskt styrda inloppsventilen i Kaesers skruvkompressorer med oljefri kompression är mycket tålig mot smuts och kondensat. Den är mer driftsäker och underhållsvänlig än pneumatiska ventiler.

Fiberfria pulsationsdämpare

Fiberfria pulsationsdämpare

Effektivt, brett och med minsta möjliga tryckförluster dämpar den nya pulsationsdämparen oönskade vibrationer. Dess fiberfria konstruktion förhindrar att tryckluften kontamineras.

Tillförlitlig oljetanksavluftning

Tillförlitlig oljetanksventilation

Mikrofiltret i växeloljetankens avluftning förhindrar att oljehaltig luft sugs in – en viktigt detalj som bidrar till en permanent hög tryckluftskvalitet.

Högeffektiv kondensatavskiljare

Högeffektiv kondensatdränering

Tack vare sin flödestekniskt optimerade design kan vår nyutvecklade kondensatavskiljare avskilja det kondensat som uppstår efter luftkylarna på ett pålitligt sätt. Samtidigt är tryckförlusten minimal.

Tillval

Skruvbara Maskinfötter

  • Maskinfötter som kan skruvas fast i golvet

Ljuddämpare för tilluftsöppningen

  • Ljudisolerande galler framför värmeväxlarna

Kylluftsfiltermattor

  • Kylluftsfiltermattor i kompressorns insugsområde
  • Minskar nedsmutsning av värmeväxlarytor och insugsluftfilter

Hetluftanslutning

  • Direkt användning av den varma tryckluften, t. ex. för varmregenererande adsorptionstork eller som varm processluft.
  • På vissa modeller kan den önskade varmlufttemperaturen regleras inom vissa gränser.

Tekniska data CSG-2 A

Grundutförande

ModellCSG 55-2 A CSG 70-2 A CSG 90-2 A
Arbetsövertryck bar 8 4 6 8 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
max. övertryck bar 8 4 6 8 4 6 8 10
Motorns nominella effekt kW 37 45 55
Mått B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 71 71 72
Vikt kg 2.270 2.310 2.375

ModellCSG 120-2 A CSG 130-2 A
Arbetsövertryck bar 4 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
max. övertryck bar 6 8 10 8 10
Motorns nominella effekt kW 75 90
Mått B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 73 74
Vikt kg 2.515 2.640

T-utförande

ModellCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Arbetsövertryck bar 8 4 6 8 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
max. övertryck bar 8 4 6 8 4 6 8 10
Motorns nominella effekt kW 37 45 55
Tryckdaggpunkt °C 3 3 3
Mått B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 71 71 72
Vikt kg 2.520 2.560 2.625
KyltorkABT 130 ABT 130 ABT 130

ModellCSG 120-2 T A CSG 130-2 T A
Arbetsövertryck bar 4 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
max. övertryck bar 6 8 10 8 10
Motorns nominella effekt kW 75 90
Tryckdaggpunkt °C 3 3
Mått B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 73 74
Vikt kg 2.765 2.890
KyltorkABT 130 ABT 130

SFC-utförande

ModellCSG 90-2 SFC A CSG 120-2 SFC A CSG 130-2 SFC A
Arbetsövertryck bar 4 6 8 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
max. övertryck bar 6 9 8 10 10
Motorns nominella effekt kW 55 75 90
Mått B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 72 73 74
Vikt kg 2.435 2.575 2.700

T-SFC-utförande

ModellCSG 90-2 T SFC A CSG 120-2 T SFC A CSG 130-2 T SFC A
Arbetsövertryck bar 4 6 8 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
max. övertryck bar 6 9 8 10 10
Motorns nominella effekt kW 55 75 90
Tryckdaggpunkt °C 3 3 3
Mått B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 72 73 74
Vikt kg 2.685 2.825 2.950
KyltorkABT 130 ABT 130 ABT 130

RD-utförande

ModellCSG 55-2 RD A CSG 70-2 RD A CSG 90-2 RD A
Arbetsövertryck bar 8 6 8 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 5,4 7,77 6,65 9,62 8,8 7,67
max. övertryck bar 8 6 8 6 8 10
Motorns nominella effekt kW 37 45 55
Tryckdaggpunkt °C -36 -28 -35 -25 -33 -36
Mått B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 71 71 72
Vikt kg 2.985 3.025 3.090

ModellCSG 120-2 RD A CSG 130-2 RD A
Arbetsövertryck bar 4 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
max. övertryck bar 6 8 10 8 10
Motorns nominella effekt kW 75 90
Tryckdaggpunkt °C -2 -20 -29 -34 -20 -28 -32
Mått B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 73 74
Vikt kg 3.230 3.355

RD-SFC-utförande

ModellCSG 90-2 RD SFC A CSG 120-2 RD SFC A CSG 130-2 RD SFC A
Arbetsövertryck bar 4 6 8 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
max. övertryck bar 6 9 8 10 10
Motorns nominella effekt kW 55 75 90
Tryckdaggpunkt °C -8 -25 -33 -1 -21 -30 -34 -1 -20 -28 -32
Mått B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
TryckluftsanslutningDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ljudtrycksnivå dB(A) 72 73 74
Vikt kg 3.150 3.290 3.415

Tekniska data DSG-2 A

Grundutförande

ModellDSG 140-2 A DSG 180-2 A DSG 220-2 A
Arbetsövertryck bar 8 10 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
max. övertryck bar 8 10 4 6 8 10 4 6 8 10
Motorns nominella effekt kW 90 110 132
Mått B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 77 78 78
Vikt kg 3.400 3.550 3.650

ModellDSG 260-2 A DSG 290-2 A
Arbetsövertryck bar 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
max. övertryck bar 4 8 10 8 10
Motorns nominella effekt kW 160 200
Mått B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 79 81
Vikt kg 3.800 4.000

SFC-utförande

ModellDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Arbetsövertryck bar 4 6 8 10 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max. övertryck bar 6 10 8,5 10 7 10
Motorns nominella effekt kW 110 132 160
Mått B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 79 79 80
Vikt kg 4.150 4.250 4.400

ModellDSG 290-2 SFC A
Arbetsövertryck bar 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
max. övertryck bar 8,5 10
Motorns nominella effekt kW 200
Mått B x D x H mm 3.435 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN
Ljudtrycksnivå dB(A) 82
Vikt kg 4.600

RD-utförande

ModellDSG 140-2 RD A DSG 180-2 RD A DSG 220-2 RD A
Arbetsövertryck bar 8 10 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
max. övertryck bar 8 10 6 8 10 6 8 10
Motorns nominella effekt kW 90 110 132
Tryckdaggpunkt °C -34 -36 -26 -33 -36 -26 -33 -35
Mått B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 77 78 78
Vikt kg 4.500 4.650 4.750

ModellDSG 260-2 RD A DSG 290-2 RD A
Arbetsövertryck bar 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 26,1 26 22,9 28,55 28,5 26
max. övertryck bar 8 10 8 10
Motorns nominella effekt kW 160 200
Tryckdaggpunkt °C -25 -32 -34 -24 -31 -33
Mått B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 79 81
Vikt kg 4.900 5.100

RD-SFC-utförande

ModellDSG 180-2 RD SFC A DSG 220-2 RD SFC A DSG 260-2 RD SFC A
Arbetsövertryck bar 6 8 10 6 8 10 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max. övertryck bar 6 10 8,5 10 7 10
Motorns nominella effekt kW 110 132 160
Tryckdaggpunkt °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Mått B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ljudtrycksnivå dB(A) 79 79 80
Vikt kg 5.250 5.350 5.500

ModellDSG 290-2 RD SFC A
Arbetsövertryck bar 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
max. övertryck bar 8,5 10
Motorns nominella effekt kW 200
Tryckdaggpunkt °C -24 -30 -33
Mått B x D x H mm 4.270 x 1.750 x 2.385
TryckluftsanslutningDN80 PN16 DIN
Ljudtrycksnivå dB(A) 82
Vikt kg 5.700

Tekniska data FSG-2 A

Grundutförande

ModellFSG 300-2 A FSG 350-2 A FSG 420-2 A
Arbetsövertryck bar 4 6 8 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
max. övertryck bar 4 8 4 6 8 10 4 6 8 10
Motorns nominella effekt kW 160 200 250
Mått B x D x H mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
TryckluftsanslutningDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Ljudtrycksnivå dB(A) 78 79 80
Vikt kg 5.800 6.000 6.250

ModellFSG 450-2 A FSG 500-2 A
Arbetsövertryck bar 6 8 10 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 50,1 45,6 41,9 50 45,6
max. övertryck bar 6 8 10 8 10
Motorns nominella effekt kW 315 315
Mått B x D x H mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
TryckluftsanslutningDN125 PN16 DIN DN125 PN16 DIN
Ljudtrycksnivå dB(A) 81 82
Vikt kg 6.400 6.400

SFC-utförande

ModellFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Arbetsövertryck bar 4 6 8 10 4 6 8 10 4 6 8 10
Flöde hela anläggningen vid arbetsövertryck m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
max. övertryck bar 10 10 10
Motorns nominella effekt kW 250 315 355
Mått B x D x H mm 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730
TryckluftsanslutningDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Ljudtrycksnivå dB(A) 81 83 84
Vikt kg 7.050 7.200 7.450

Modell
Arbetsövertryck bar
Flöde hela anläggningen vid arbetsövertryck m³/min
max. övertryck bar
Motorns nominella effekt kW
Mått B x D x H mm
Tryckluftsanslutning
Ljudtrycksnivå dB(A)
Vikt kg
