Cyklonavskiljare

Underhållsfria virvelvindar

Kaeser KC-cyklonavskiljare från Kaeser avlägsnar kondensat vid kompressorns tryckluftsutlopp. De är ett måste för en störningsfri och energieffektiv drift av efterkopplad tork och filter. KC-cykloner levereras som standard med den sparsamma och extra pålitliga kondensatdräneringen ECO-DRAIN 31 – givetvis inklusive Test-knapp och larmkontakt. Dessutom kan de kombineras extra lätt med KAESER FILTER och fästas på väggen med tillvalet väggfäste. Det gör installationen extra enkel.

  • Avskiljningsgrader på upp till 99 % i flödesområdet 0,9 till 14,2 m³/min
  • dimensionerade för arbetstryck upp till 16 bar
  • med elektronisk kondensatdränering ECO-DRAIN 31
  • som tillval med väggfäste

På begäran kan modeller fås för flöden upp till 88,5 m³/min, i speciella produktvarianter i silikonfritt utförande och för ett arbetstryck på 45 bar.

Dina fördelar

  • Genomgående hög effektivitet:
    Luftflödet i KC-cyklonavskiljaren har optimerats av Kaeser med toppmodern flödessimulering och har uppmätts enligt ISO 12500-4. Resultatet: virvelinsatsen har en högsta avskiljningsgrad på upp till 99 % – den är stabil inom ett brett effektområde och ger en tryckförlust på mindre än 0,1 bar.
  • Robust och värdebeständig:
    Huset av havsvattenbeständigt aluminium med ett extra passiveringslager gör att våra cyklonavskiljare har mycket lång livslängd. Tryckluftsanslutningarna på husen är fritt valbara och kan alltid anpassas optimalt till våra skruvkompressorer.
  • Underhållsfri:
    Kaeser cyklonavskiljare är underhållsfria. Kondensatdräneringen ECO-DRAIN är utrustad med en serviceenhet för extra pålitligt underhåll.

Det perfekta komplementet: olje-vattenavskiljaren AQUAMAT
Kondensatbehandlingssystem AQUAMAT

Vårt tips: Behandla kondensat lagenligt och prisvärt innan vidare transport till avloppssystemet med AQUAMAT olje-vattenavskiljare.



Produktdetaljer

Exemplarisk montering i tryckluftssystemet

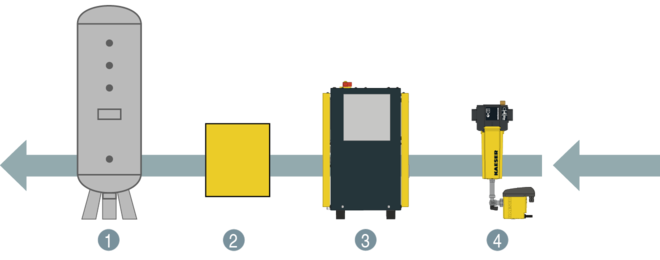

Cyklonavskiljare – exempel på installation
  1. Tryckluftsbehållare
  2. Valfri filtrering
  1. Kyltork
  2. Cyklonavskiljare
Tekniska data

Grundutförande

ModellF9KC F26KC F46KC
Flöde m³/min 0,9 2,6 4,6
Differenstryck i nyskick bar < 0,1 < 0,1 < 0,1
Avskiljningsgrad 20–100 % vol. % 97 - 99 97 - 99 97 - 99
Arbetsövertryck bar 2 - 16 2 - 16 2 - 16
Omgivningstemperatur °C 3 - 50 3 - 50 3 - 50
Inloppstemperatur °C 3 - 66 3 - 66 3 - 66
TryckluftsanslutningG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Vikt kg 4,1 4 7,8
Mått B x D x H mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

ModellF83KC F142KC
Flöde m³/min 8,3 14,2
Differenstryck i nyskick bar < 0,1 < 0,1
Avskiljningsgrad 20–100 % vol. % 97 - 99 97 - 99
Arbetsövertryck bar 2 - 16 2 - 16
Omgivningstemperatur °C 3 - 50 3 - 50
Inloppstemperatur °C 3 - 66 3 - 66
TryckluftsanslutningG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Vikt kg 8,5 8,5
Mått B x D x H mm 292 x 250 x 634 292 x 250 x 634
