Skruvblåsmaskin upp till 250 kW


Energibesparingshjältar – kompromisslöst effektiva

Framtiden inom lågtrycksområdet har kommit: Kaeser-idéer som den världsberömda SIGMA-skruvprofilen innebär effektivitetsökningar på upp till 35 procent! Och även när det gäller driftsättning, användning och underhåll påvisar våra anläggningar att de är pålitliga och långlivade med stora besparingspotentialer.

  • mycket effektiva och underhållssnåla blåsmaskinsanläggningar – med dubbelaxlade SIGMA-block
  • valfritt med Y/D-start (STC) eller frekvensomriktare (SFC)
  • Komplett "Plug-and-Play"-lösning med elsystem, anläggningsstyrning SIGMA CONTROL 2 samt justerad remdrift; fylld med olja från fabrik.

Kunder inom kommunal och industriell rening av avloppsvatten, liksom flotation och fluidisering, tjänar mycket på den nya skruvtekniken. Eftersom de använder blåsmaskinerna i kontinuerlig drift spelar en låg energiförbrukning en viktig roll.

Dina fördelar

  • Maximal effektivitet ur hela maskinen:
    Våra rotorer med SIGMA-profil säkerställer en optimal motor-blås-utväxling och minimerar tryckförluster för alla komponenter.
  • Minimal pulsering i de anslutna processrörledningarna:
    Speciella absorptionsljuddämpare som verkar inom ett brett frekvensområde ger en kraftigt minskad ljudemission från maskin och rörledningar.
  • Skydd mot stilleståndstider:
    Komponenter med särskilt lång livslängd säkerställer en tillförlitlig drift. Den intelligenta konstruktionen gör hjälpaggregat (t.ex. för tätning eller kylning) överflödiga. Ett antal sensorer möjliggör fjärrövervakning av driftförhållandena.

Lönsam tack vare låga livscykelkostnader
Livscykelkostnader

Vårt helhetskoncept för optimal lönsamhet: Maximal energieffektivitet, högsta möjliga tryckluftstillgänglighet och ett världsomspännande service- och rådgivningsnätverk med snabba reaktionstider.



Produktdetaljer

Utrustning

Plug-and-Play

De anslutningsfärdiga blåsmaskinerna är komplett utrustade med sensorer, STC/SFC, SIGMA CONTROL 2 och nödstoppknapp, fyllda med olja och certifierade.

Blåsmaskinblock

Högeffektivt blåsmaskinblock med SIGMA-profil

  • mycket effektivt blåsmaskinblock med SIGMA profil med hög kapacitet till lägsta möjliga energiförbrukning

Lager och tätning

  • Robust cylinderrullager tar upp radialkrafterna till 100 %
  • pålitlig, underhållsfri glidringstätning av vridgenomföringen vid skruvblåsblockets drivaxel

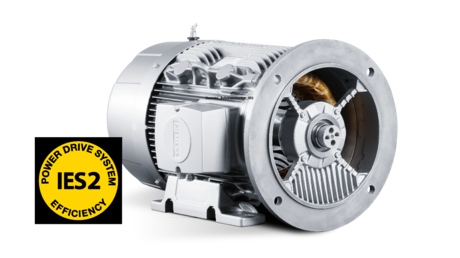

Drivmotor

  • Siemens-märkesfabrikat
  • Premium-Efficiency-motor enligt IE3 med hög verkningsgrad, HBS – drivmotor och frekvensomriktare med systemverkningsgrad IES2
  • Tre standard PTC
  • anpassad med SFC-frekvensomriktare i varvtalsreglerade anläggningar
  • centralt, lätt åtkomligt smörjningsställe för motorer med eftersmörjbara motorlager för snabbt och säkert underhåll

Remdrift (skruvblåsmaskin EBS/FBS)

  • Automatisk kilremsspänning med visning
  • Optimal överföringsverkningsgrad väljs automatiskt
  • Minskade underhållskostnader
  • Kilremsskydd som standard med extra kyleffekt på remmarna

Direktdrift (skruvblåsmaskin CBS/DBS och HBS)

  • Integrerat utväxlingsförhållande där kraftöverföringen har en verkningsgrad på nästan 100 %
  • HBS med direktdrift
  • Andra utväxlingsförhållanden kan väljas
  • Elmotorer av standardtyp används
  • Längre lagerlivslängd än normalt tack vare optimerad kraftfördelning i transmissionen

Pulsationsdämpare

  • effektiva absorptionsljuddämpare på sug- och trycksidan med brett frekvensområde mot processluftspulseringar
  • stark dämpning av flödesljud som förs över till rörledningarna

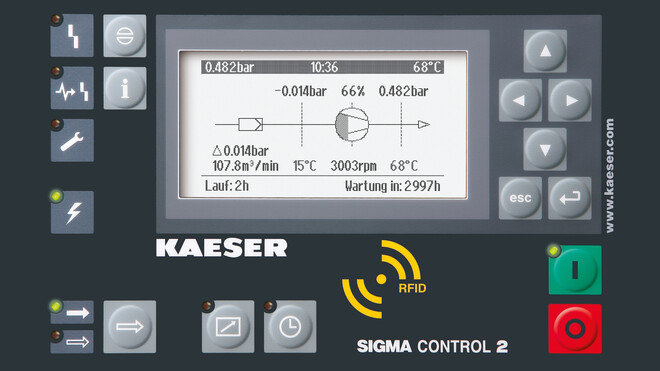

SIGMA CONTROL 2

SIGMA CONTROL 2 – plats för SD-kort

  • LED i gult, grönt och rött för visning av driftläget
  • Klartext-display
  • 30 språk kan väljas
  • beröringskänsliga knappar med symboler
  • helautomatisk övervakning och reglering
  • Dual-, Quadro-, Vario- och kontinuerlig styrning kan väljas i standardprogrammet
  • Gränssnitt: Ethernet
  • dessutom kommunikationsmoduler som tillval för: Profibus DP, Modbus, Profinet och DeviceNet
  • Kortplats för SD-kort för dataregistrering och uppdateringar
  • RFID-läsare
  • Webbserver
  • Användargränssnitt KAESER CONNECT
  • Visualisering av värden för de analoga och digitala ingångarna
  • Varnings- och larmmeddelanden
  • grafisk illustration av tryckets, temperaturens och varvtalets förlopp

KAESER CONNECT

  • Öppna webbläsare
  • Ange IP-adressen för SC2 och lösenordet
  • Inloggning i blåsmaskinstyrningen via integrerad webbserver

Användargränssnittet visar maskinens status i realtid, värdena för de analoga och digitala ingångarna, listar upp varnings- och larmmeddelanden samt visar grafiskt förloppet av tryck, temperatur och varvtal.

Plug-and-Play

Sätt in, koppla på – färdigt

Anslutningsfärdiga blåsmaskiner: Koppla in, starta – klart

De anslutningsfärdiga blåsmaskinerna är från fabrik komplett utrustade med frekvensomriktare eller Y/D-start, SIGMA CONTROL 2 och nödstoppsknapp. Detta sänker utgifterna, kostnaderna och riskerna redan vid planering, konstruktion, dokumentation och idrifttagning.

START CONTROL (STC)

Blåsmaskin – START CONTROL (STC)

Utförandet med integrerad Y-Δ-start för drift vid konstant varvtal är utrustat med avancerad skyddsteknik, överströmutlösare och fasföljdsövervakning. SIGMA CONTROL 2 och säker nödstoppsteknik kompletterar anläggningen.

SIGMA FREQUENCY CONTROL (SFC)

Blåsmaskin – SIGMA FREQUENCY CONTROL (SFC)

Med SFC-frekvensomriktaren kan flödet med hjälp av varvtalsstyrning av blåsmaskinen anpassas variabelt till processens aktuella behov. Från fabriken är allting programmerat och parametrarna satta för en omedelbar idrifttagning.

Tekniska data

Grundutförande

ModellCBS 121 L CBS 121 M DBS 221 L
Max. tryckskillnad – Övertrycksdrift mbar 650 1.100 650
Max användbart flöde m³/min 12,6 12,5 23
Max. märkeffekt motor kW 18,5 22 30
Max. tryckskillnad – Undertrycksdrift mbar - 550 -
Max sugförmåga m³/min - 12,5 -
Max. märkeffekt motor kW - 15 -
Anslutningsstorlek DN 80 80 100
Mått med skåp och ljuddämpningshuv B x D x H mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Vikt max. kg 730 750 820

ModellDBS 221 M EBS 410 CL EBS 410 CM
Max. tryckskillnad – Övertrycksdrift mbar 1.100 650 1.100
Max användbart flöde m³/min 22 41 30
Max. märkeffekt motor kW 37 37 37
Max. tryckskillnad – Undertrycksdrift mbar 550 - 550
Max sugförmåga m³/min 22 - 41
Max. märkeffekt motor kW 22 - 37
Anslutningsstorlek DN 100 150 150
Mått med skåp och ljuddämpningshuv B x D x H mm 1.110 x 1.480 x 1.670 1.280 x 1.760 x 1.820 1.280 x 1.760 x 1.820
Vikt max. kg 850 1.400 1.400

ModellEBS 410 L EBS 410 M FBS 660 L
Max. tryckskillnad – Övertrycksdrift mbar 650 1.100 650
Max användbart flöde m³/min 41 40 67
Max. märkeffekt motor kW 55 75 90
Max. tryckskillnad – Undertrycksdrift mbar - 550 -
Max sugförmåga m³/min - 38 -
Max. märkeffekt motor kW - - -
Anslutningsstorlek DN 150 150 200
Mått med skåp och ljuddämpningshuv B x D x H mm 1.460 x 1.760 x 1.970 1.460 x 1.760 x 1.970 2.250 x 1.950 x 1.900
Vikt max. kg 1.520 1.520 1.850

ModellFBS 660 M HBS 1600 L HBS 1600 M
Max. tryckskillnad – Övertrycksdrift mbar 1.100 650 1.100
Max användbart flöde m³/min 66 162 162
Max. märkeffekt motor kW 110 200 250
Max. tryckskillnad – Undertrycksdrift mbar 550 - 500
Max sugförmåga m³/min 64 - 106,91
Max. märkeffekt motor kW 75 - 160
Anslutningsstorlek DN 200 300 300
Mått med skåp och ljuddämpningshuv B x D x H mm 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320 2.065 x 3.350 x 2.320
Vikt max. kg 2.200 5.880 5.940

Reningsverk i Kitzingen
Minskad energiförbrukning och ökad luftmängd!

Sänka energiförbrukningen med mer än 20 procent med en modernisering? Hur det här är möjligt får du reda på i referensberättelsen.

Referensprojektet i Kitzingen
